3D打印自1983年查克·赫尔(Chuck Hull)发明3D打印技术以来,该技术陆续在交通运输、工业设计、电子机械、生物医学以及其他领域都有所应用,不断刷新着人们的现有认知。
历数近几年来3D打印技术的发展成果,会发现该技术从未中断过亲近人类的脚步。2010年11月,美国Jim Kor团队打造出世界上首辆3D打印的汽车Urbee;2011年8月,南安普敦大学的工程师开发出世界上首架3D打印的飞机;2012年11月,苏格兰 科学家利用人体细胞首次3D打印出人造肝脏组织;2013年11月,美国3D打印公司“固体念”(SolidConcepts)设计制造出世界首个3D打 印金属手枪;2014年10月,英国Pi-Top团队推出世界首款3D打印笔记本电脑。
简单说来,3D打印就是一种快速成型的技术。它与普通打印的工作原理基本相同,打印机内装有粉末状金属或塑料等可粘合材料,通过电脑控制以利用光固化和纸层叠等技术来构造物体。与其他应用领域 相比,新兴领域3D打印建筑才刚起步,目前仍停留在打印样板房的阶段,距大规模量产尚有距离。但其凭借着省人力、成本低、速度快、环保绿色的优势,未来势必掀起工程建筑领域的革命,其潜在的发展前景已获得业内认可。据了解,该别墅的施工时长仅为45天,打印过程中几乎没有人力介入,只需技术专家监督建造过程。经质量检测显示,该建筑物的抗震级别达八级以上。
该别墅的打印原材料为普通标号的混凝土和钢筋,地基和墙体用钢筋20吨,C30混凝土380立方米。墙体楼层板都按规范要求用钢筋绑扎,采用3D打印机直接浇筑成型技术,全程由电脑程序操控。相较于传统的建筑方法,3D打印建筑几乎没有原料浪费,工业垃圾少,从而降低工程总造价。
3D打印建筑的原材料多是沙子和黏合剂,但黏合剂带有化学成分,时间一长容易发生化学变化。但这栋别墅使用的是混凝土和钢筋,与传统建筑相符,更符合行业要求。这栋别墅是华商腾达试验3D打印设备的试验品,去年完工,不对外出售,一层将用作“样板间”进行展示,二层将用作员工的办公用房。
最先报道此事的外媒3DPrintBoard将华商腾达称为“是同行盈创建筑科技(上海)有限公司(下称盈创科技)的主要竞争对手之一”。盈创科技成立 于2002年,是一家专注于从事建筑新材料研发、生产的高新技术企业,近两年来在3D打印建筑领域硕果颇丰。2014年3月,该公司于24小时内3D打印 出了10栋别墅毛坯房;2015年1月,该公司3D打印了一栋高15米的6层公寓楼,和一所1100平方米的别墅,为当时世界最高的3D打印建筑。
就在盈创科技崭露头角之时,却遭到了“轮廓工艺”3D打印技术的发明者,美国南加州大学教授比赫洛克·霍什内维斯(Behrokh Khoshnevis)的诟病。教授声称盈创科技剽窃了他有关3D打印技术的创意,侵犯了其专利,他的团队正准备采取法律手段。教授还对盈创科技所声称的 可3D现场/整体打印技术表示怀疑,他认为该公司实际上是“在工厂里的巨大不可移动设备将其分成几部分造好”,再运输到现场使用其他施工方法拼接而成。
3D整体/现场打印建筑技术,与普通3D打印建筑技术的主要区别在于建成方法。目前全球范围内的3D打印建筑基本都是事先在工厂预置好,然后运送到施工 现场进行拼装,人力物力耗费巨大。而3D现场/整体打印建筑技术的最大优势就在于可在施工现场完成打印,无需模板和拼装,节省各项成本。
目前国内只有华商腾达掌握了3D整体/现场打印建筑技术,这要归功于该公司自主研发数年的多功能一体化打印设备。该设备长20米,宽和高均为6米,配有 可移动的巨型喷头,控制软件包括电子配料系统、搅拌系统、输送系统和3D打印系统。华商腾达表示,这款多功能一体化打印设备可被用来打印任何尺寸和形状的 建筑物,包括高层及非常规形状的。
距“3D打印建筑”这一概念问世短短三四年时间里,世界各国的建筑设计公司也都在进行自己的实践和研究,下面就来细数一些全球颇具特色的3D打印建筑。

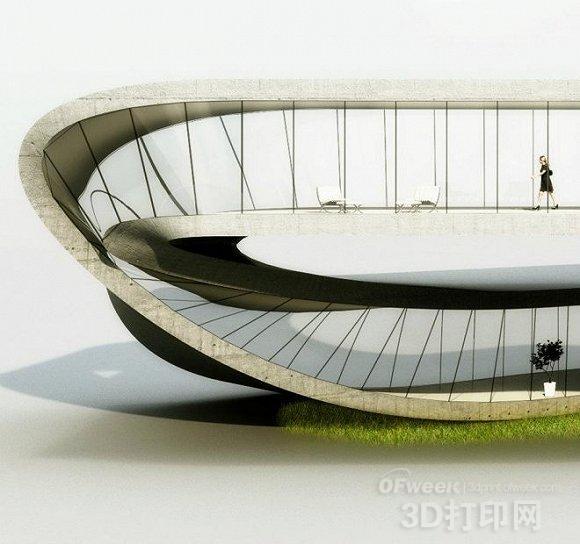

荷兰——世界第一座3D打印建筑“风景屋”

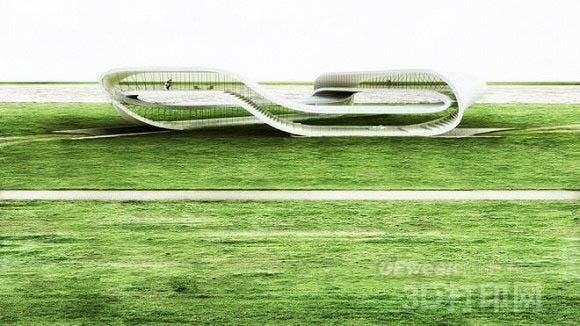

2013年1月,荷兰建筑设计师Janjaap Ruijssenaars和艺术家Rinus Roelofs设计出了全球第一座3D打印建筑物,设计灵感来源于莫比乌斯环,因其类似莫比乌斯环的外形以及其像风景一样能够愉悦人的特征,故得名为 Landscape House(风景屋)。该建筑使用意大利的“D-Shape”打印机制出6×9米的块状物,最后拼接完成。该建筑预计在荷兰和巴西两处开工。
美国——可分解的3D打印建筑

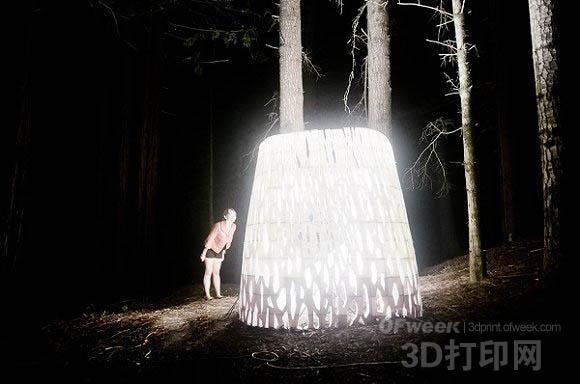

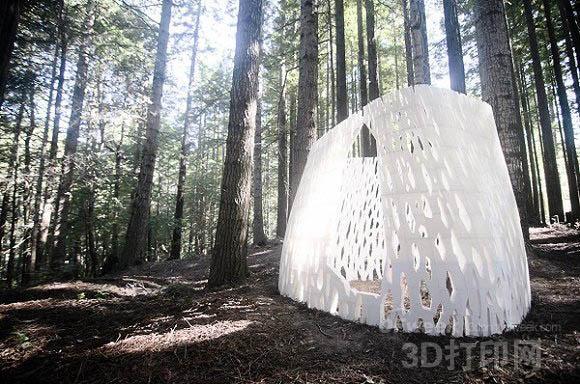

2013年8月,美国加州奥克兰的设计工作室完成了世界上第一个3D建筑体,建筑物的长宽均为10英尺(约3米),高8英尺(约2.44米)。该建筑由585个联锁组件构成,共耗时10800个小时进行3D打印,最后拼装花费了4天。所有组件都采用聚乳酸这种生物塑料制成,可以随着时间分解,制造出无数个微型栖息地。
荷兰——3D打印“运河屋”

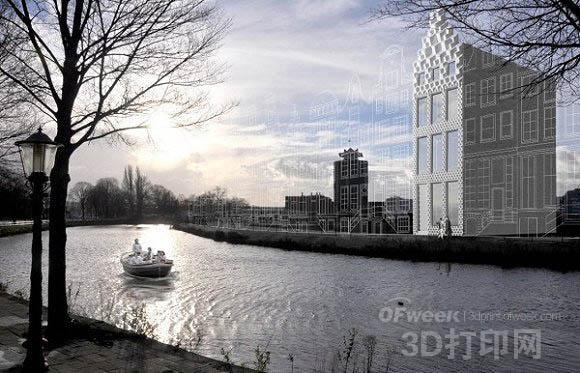

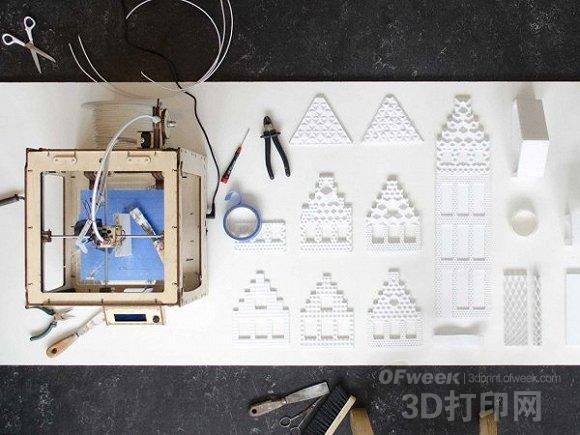

2014年,荷兰阿姆斯特丹宣布在一条运河旁建造世界上第一座3D打印房屋,由荷兰DUS建筑师事务所设计,共有13个房间。该建筑的最终形态将类似传 统的荷兰运河房屋,因此将其命名为“运河屋”(Canal House)。先由约3.5米高的特大型3D打印机KamerMaker逐层打印熔塑层,凝固后形成塑料块,最后由工人搭建完成。目前,“运河屋”已经在 阿姆斯特丹北部地区动工,预计2017年竣工。
中国——3D打印中式庭院

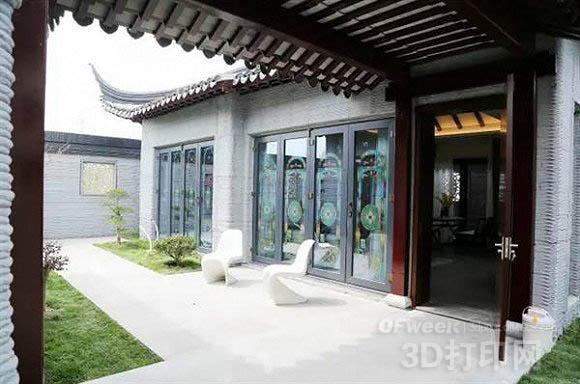

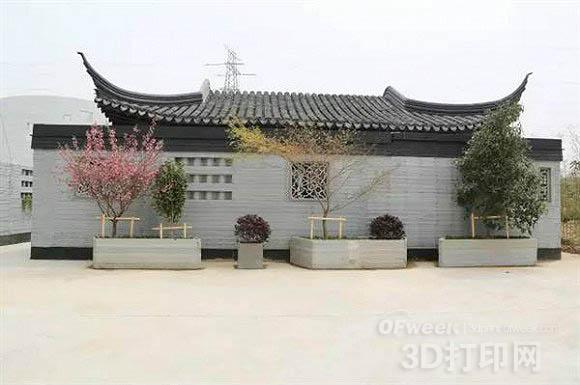

2016年3月,中国建筑公司盈创科技完工两幢面积分别为80、130平方米的3D打印中式庭院,造价为40万元。该建筑的设计和建造由董事长马义和亲 自操刀,按照3D打印建筑技术的特性,整体建筑设计超越了原有苏州园林的古建筑体结构和布局,将现代审美元素和高科技技术结合在一起。

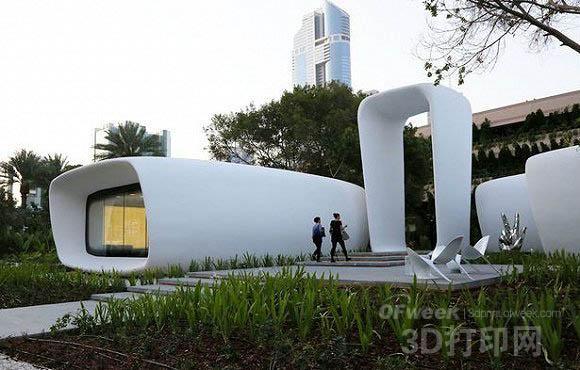

迪拜——3D打印办公楼

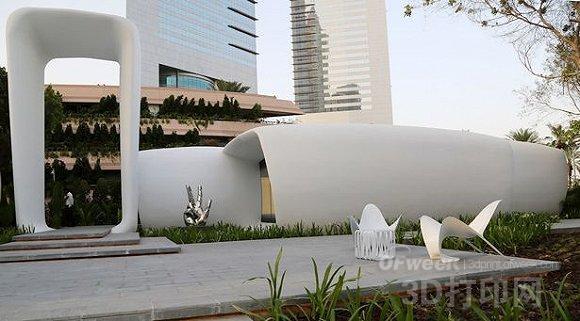

2016年5月24日,全球首座3D打印的办公室在阿联酋迪拜国际金融中心落成。该单层建筑占地面积为250平方米,打印材料为一种特殊的水泥混合物, 施工时长仅为17天,总造价1.4万美元(约合9.3万元人民币)。该建筑的各个部件由一台高6米、长36米、宽12米的巨型3D打印机制造。中国公司盈 创科技负责3D打印了该建筑的主体部分,后由施工方仅用2天拼装而成。
